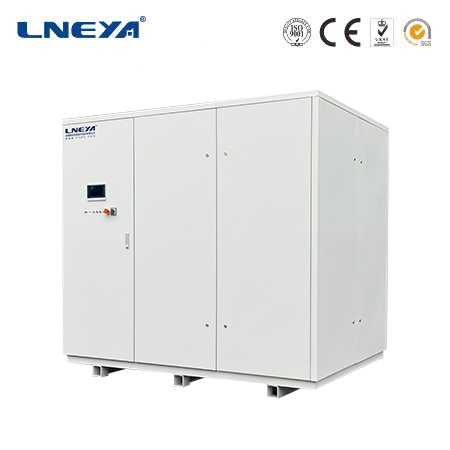

CDU冷卻控溫單元

型號

ZLFQ-15

ZLFQ-25

ZLFQ-50

ZLFQ-75

ZLFQ-100

ZLFQ-150

溫度范圍

冷卻水溫度+5℃～35℃

冷卻水

5℃~30℃ 采用西門子/霍尼韋爾調節閥控制冷卻水流量

控溫精度

±0.2℃

±0.5℃

流量控制

10～25L/min

25～50L/min

40～110L/min

70～150L/min

150～250L/min

200～400L/min

流量控制采用變頻器調節，精度±0.3L/min

制冷量（MAX）

15kW

25kW

50kW

75kW

100kW

150kW

儲液容積

15L

30L

60L

100L

150L

200L

載冷劑

水、硅油、氟化液、乙二醇水溶液等

控制器

PLC，模糊PID控制算法，具備串級控制算法

溫度控制

導熱介質出口溫度控制模式，具備串級控制算法

通信協議

以太網接口TCP/IP協議

RS485接口?modbus RTU協議

設備內部溫度反饋

設備導熱介質出口溫度、介質進口溫度、冷卻水溫度

水箱液位

進出口壓力傳感器檢測，冷卻水壓力檢測

介質管路

SUS304

換熱器

板式換熱器，特別注意：需要使用清潔廠務水

操作面板

無錫冠亞定制7英寸彩色觸摸屏，溫度曲線顯示\EXCEL?數據導出

an全防護

具有自我診斷功能；相序斷相保護器；壓力保護，過載繼電器、熱保護裝置等多種an全保障功能。

進出接口尺寸

G3/4

G1

G1

DN32

DN40

DN50

冷卻水接口

G3/4

G1

DN40

DN50

DN50

DN65

冷卻方式

水冷，廠務水溫度低于設備所提供的的zui低溫度3℃以上，且水溫波動≤3℃

冷卻水流量7～20℃

2.5m3/h

4m3/h

8m3/h

13m3/h

17m3/h

25m3/h

電源

380V 50HZ

1kW

1.5kW

3kW

4kW

5kW

6kW

外殼

冷軋板噴塑RAL7035

型號

ZLFQ-200

ZLFQ-250

ZLFQ-300

ZLFQ-400

ZLFQ-500

溫度范圍

冷卻水溫度+5℃～35℃

控溫精度

±0.5℃

流量控制

15～30m3/h

20～35m3/h

25～40m3/h

30～60m3/h

40～70m3/h

流量控制采用變頻器調節

制冷量（MAX）

200kW

250kW

300kW

400kW

500kW

儲液容積

250L

300L

600L

1000L

1200L

制冷系統

廠務水與載冷劑換熱，載冷劑為發熱設備提供冷量

載冷劑

水、硅油、氟化液、乙二醇水溶液等

控制器

PLC，模糊PID控制算法，具備串級控制算法

溫度控制

導熱介質出口溫度控制模式

通信協議

以太網接口TCP/IP協議

RS485接口?modbus RTU協議

設備內部溫度反饋

設備導熱介質出口溫度、介質進口溫度、冷卻水溫度

水箱液位

壓力傳感器實時監測

介質管路

SUS304

系統壓力

采用壓力傳感器檢測顯示在觸摸屏上

換熱器

板式換熱器，特別注意：需要使用清潔廠務水

操作面板

無錫冠亞定制7英寸彩色觸摸屏，溫度曲線顯示\EXCEL?數據導出

an全防護

具有自我診斷功能；相序斷相保護器；壓力保護，過載繼電器、熱保護裝置等多種an全保障功能。

進出接口尺寸

DN65

DN65

DN65

DN80

DN80

冷卻水接口

DN80

DN80

DN100

DN100

DN125

冷卻方式

水冷，廠務水溫度低于設備所提供的的zui低溫度3℃以上，且水溫波動≤3℃

冷卻水流量7～20℃

34m3/h

43m3/h

51m3/h

69m3/h

86m3/h

電源380V 50HZ

7kW

7kW

8kW

9kW

13kW

外殼

冷軋板噴塑RAL7035
