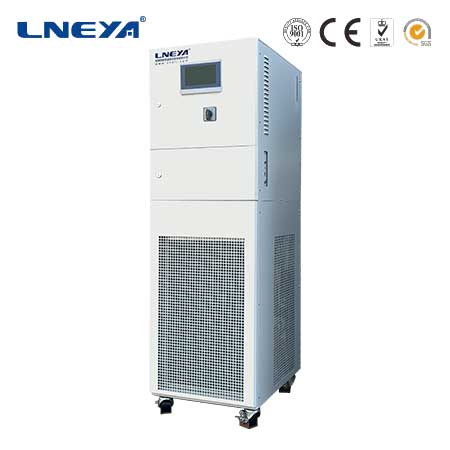

SUNDI -10℃~150℃

制冷加熱動態控溫系統 制冷加熱控溫系統

加熱功率2.5KW~15KW
熱泵介質溫控精度±0.5℃
反應物料溫控精度±1℃
制冷劑R-404A/R507C
壓縮機 海立/松下/艾默生谷輪/渦旋壓縮機
重量115KG~300KG

控溫系統結構設計原理和功能優勢

高溫時沒有導熱介質蒸發出來，而且不需要加壓的情況下就可以實現 -80～190℃、-70～220℃、-88～170℃、-55～250℃、-30～300℃連續控溫；
采用全密閉管道式設計，降低導熱液需求量的同時，提高系統的熱量利用率，達到快速升降溫度。膨脹容器中的導熱介質不參與循環，可以降低導熱介質在運行中吸收水分和揮發的風險；

型號		SUNDI-135 SUNDI-135W	SUNDI-155 SUNDI-155W	SUNDI-175 SUNDI-175W	SUNDI-1A10 SUNDI-1A10W	SUNDI-1A15 SUNDI-1A15W
介質溫度范圍		?-10℃～+150℃
控制系統		前饋PID ,無模型自建樹算法，PLC控制器
溫控模式選擇		物料溫度控制與設備出口溫度控制模式可自由選擇
溫差控制		設備出口溫度與反應物料溫度的溫差可控制、可設定
通信協議		MODBUS RTU 協議 ?RS 485接口，以太網接口
外接入溫度反饋		PT100或4～20mA或通信給定（默認PT100)
溫度反饋		設備導熱介質 進口溫度、出口溫度、反應器物料溫度（外接溫度傳感器）三點溫度
熱泵介質溫控精度		±0.5℃
反應物料溫控精度		±1℃
加熱功率		3.5	5.5	7.5	10	15
制冷量?kW?	150℃	3.5	5.5	7.5	10	15
	-5℃	2.1	3.3	4.2	6	9
流量/壓力 MAX L/min bar		35	35	50	50	75
		1	1	1.2	1.2	1.2
壓縮機		日立、谷輪、松洋等壓縮機
操作面板		7英寸彩色觸摸屏，溫度曲線顯示、記錄
安全防護		具有自我診斷功能；冷凍機過載保護；高低壓保護，過載繼電器、熱保護裝置等多種安全保障功能。
制冷劑		R-404A/R507
接口尺寸		ZG3/4	ZG3/4	ZG1	ZG1	ZG1
水冷型 W 溫度 20度		1300L/H 1.5bar~4bar ZG1/2	1800L/H 1.5bar~4bar ZG3/4	1800L/H 1.5bar~4bar ZG3/4	2400L/H 1.5bar~4bar ZG3/4	3600L/H 1.5bar~4bar ZG1
風冷外型尺寸cm		4570160	4570160	4570160	55110170	55110170
水冷外型尺寸cm		4570130	4570130	4570130	4090165	7080185
常規重量kg		165	185	235	280	300
選配電源		6.7kW	9.5kW	12kW	15.5kW	23kW
選配		非標準電源需定制
