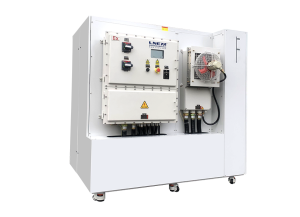

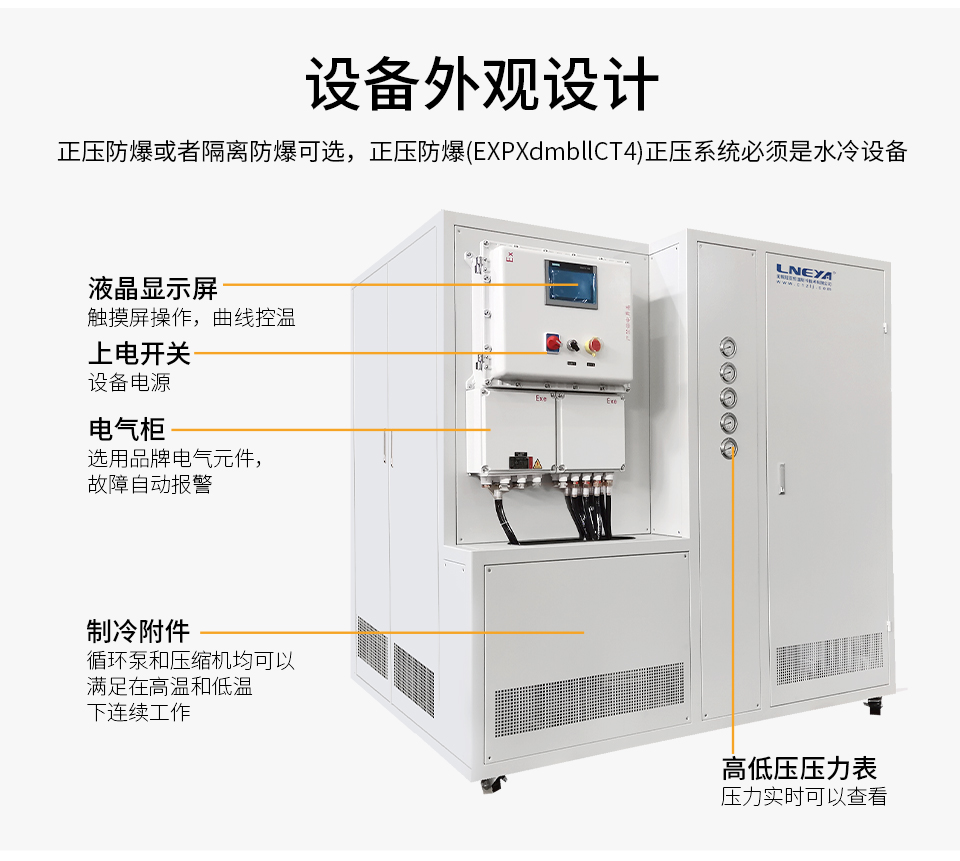

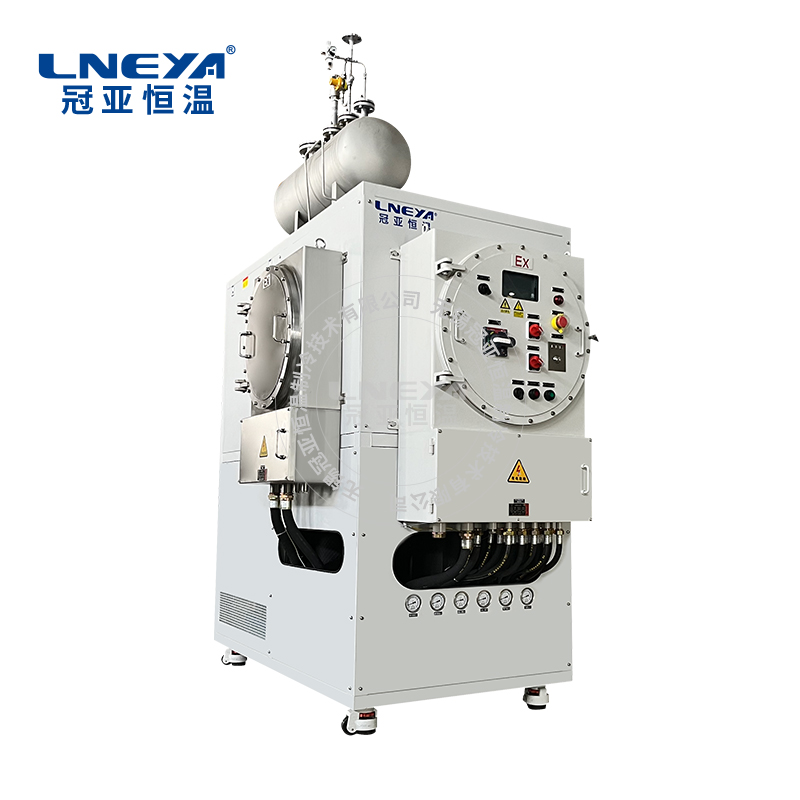

SR系列TCU控溫單元

制冷加熱控溫系統

介質溫度范圍-120℃～250℃ /-40℃～135℃
膨脹罐容積100L~500L
換熱器面積3.5㎡~20㎡
電加熱功能 H25kW~80kW
電源AC380V 50HZ2.3kW~10.5kW
后綴H電源AC380V 50HZ27.3kW~90.5kW

產品概述：

采用現有的熱能（如蒸汽、冷卻水及超低溫液體——即“初級系統”）基礎設施集成到用來控制工藝設備溫度的單流體系統或二級回路中。這就完成了只有一種熱傳導液體流入到反應容器的夾套中（而不是直接通入蒸汽、冷卻水或超低溫液體）。通過運算控制整個反應過程溫度。

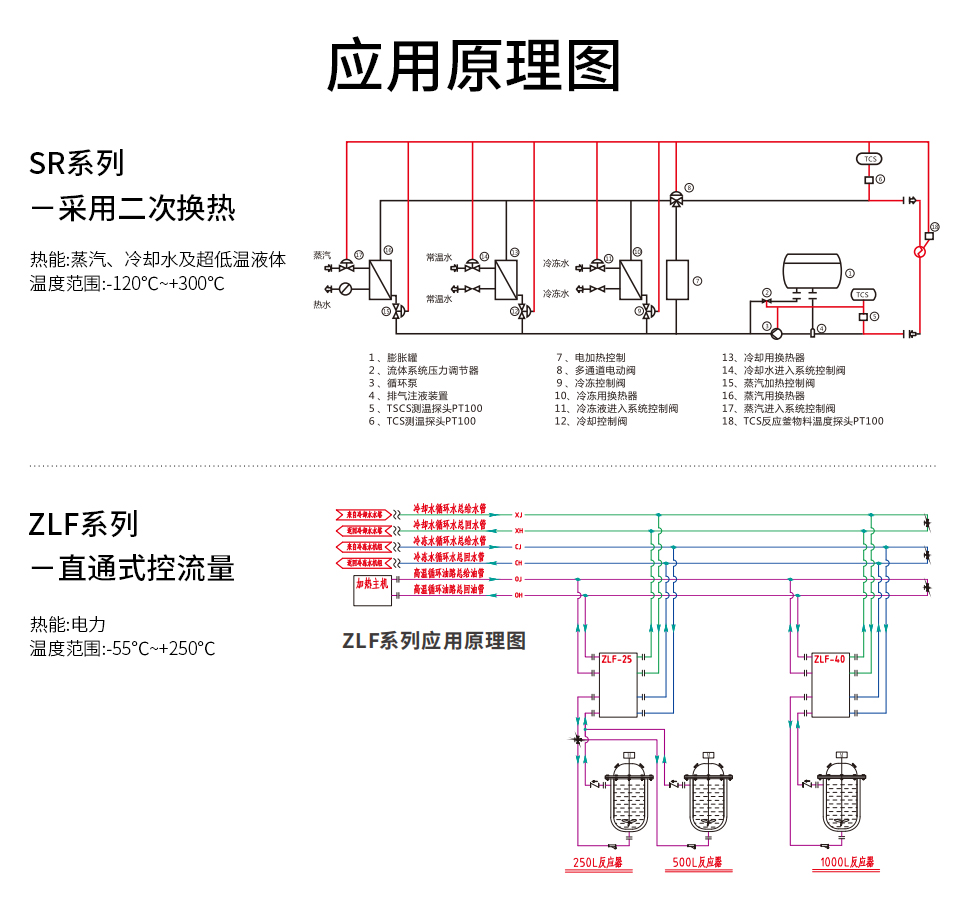

SR原理圖：

使用單流體熱傳遞控溫系統的優點：

A、用戶可以在一個較寬的溫度范圍得到一個密閉的、可重復的溫度控制，可實現-120度～300度控溫；
B、避免了傳統設備設施的更換及夾套維護的需求;較小的流體體積也保證了控制回路快速的反應并且熱反應延遲很??；
C、內置電加熱導熱油輔助系統，可根據需求自動開啟輔助加熱系統，降低蒸汽使用壓力；
D、可以通過快速運行準確配比各熱量需求，達到節約能源目的；
E、通過準確快速運算控制整個反應過程溫度，對于整個反應過程中出現放熱和吸熱反應進行快速響應控制；
F、預留有標準化接口，可根據實際需求增加冷熱源換熱模塊；
G、可選擇控制反應過程溫度和單流體溫度，同時反應過程溫度與導熱單流體溫度之間的溫差是可設定可控制的；
H、可進行配方管理與生產過程記錄；

技術參數：

型號	SR-35N SR-35NS SR-35NH SR-35NSH	SR-50N SR-50NS SR-50NH SR-50NSH	SR-80N SR-80NS SR-80NH SR-80NSH	SR-125N SR-125NS SR-125NH SR-125NSH	SR-200N SR-200NS SR-200NH SR-200NSH
設備介質溫度范圍	-120～250度（根據需方提供冷源熱源決定最大溫度值） -40～135度（采用乙二醇水配方溶液可運行最寬溫度范圍）
SR-N	一組冷卻換熱器，一組加熱換熱器，通過比例調節閥控制冷熱量進入到換熱器，再通過統一介質輸入到反應釜夾套進行換熱控溫，系統內置有膨脹罐
SR-NS	具備SR- N功能之外，增加一組換熱器用于高溫降溫功能
SR-NH	具備SR- N功能之外，增加電輔助加熱功能
SR-NSH	具備SR- N功能之外，增加一組換熱器用于高溫降溫功能和電輔助加熱功能
膨脹罐容積	100L	200L	280L	390L	500L
換熱器面積	3.5㎡	5㎡	8㎡	12.5㎡	20㎡
電加熱功能 H	25kW	35kW	50kW	65kW	80kW
?	后綴有H型號帶電加熱功能

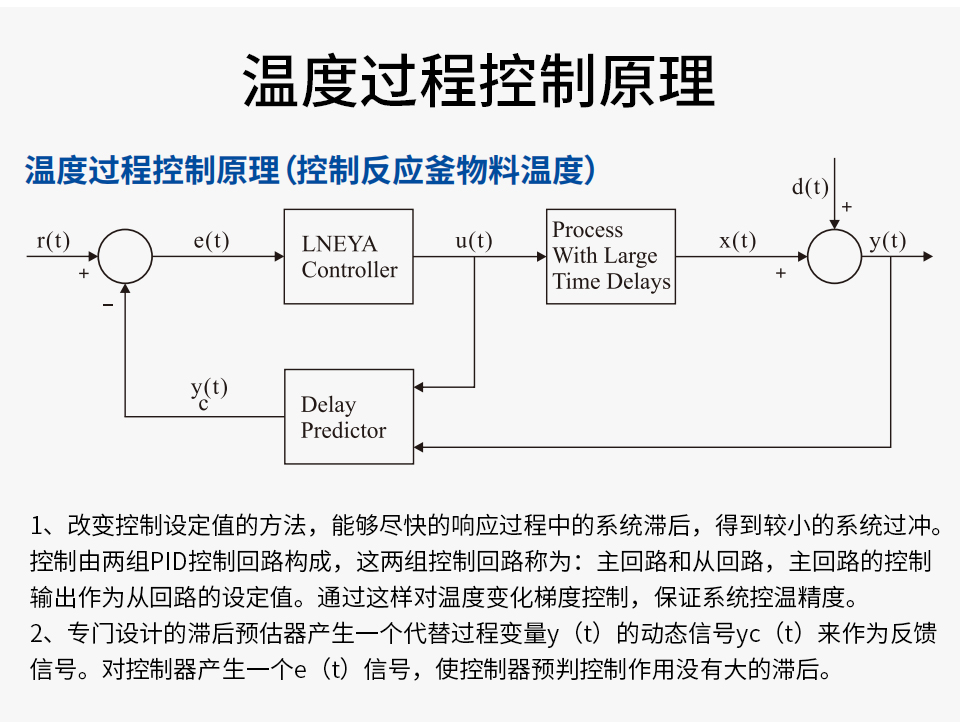

控制模式	前饋PID，模糊自建樹算法，LNEYA PLC控制器
通信	MODBUS RTU協議 RS485 接口,可選配以太網接口/R232接口
溫度控制選擇	反應物料溫度控制
溫度反饋	設備導熱介質出口溫度、進口溫度、反應器物料溫度（外接溫度傳感器）三點溫度溫度反饋：默認PT100
物料溫度反饋	物料溫度反饋：PT100或4～20mA或通信給定
物料溫度反饋	溫度反饋：默認PT100
物料溫度精度	±1℃	±1℃	±1℃	±1℃	±1℃
循環泵	200L/min 2.5BAR	250L/min 2.5BAR	400L/min 2.5BAR	500L/min 2.5BAR	750L/min 2.5BAR

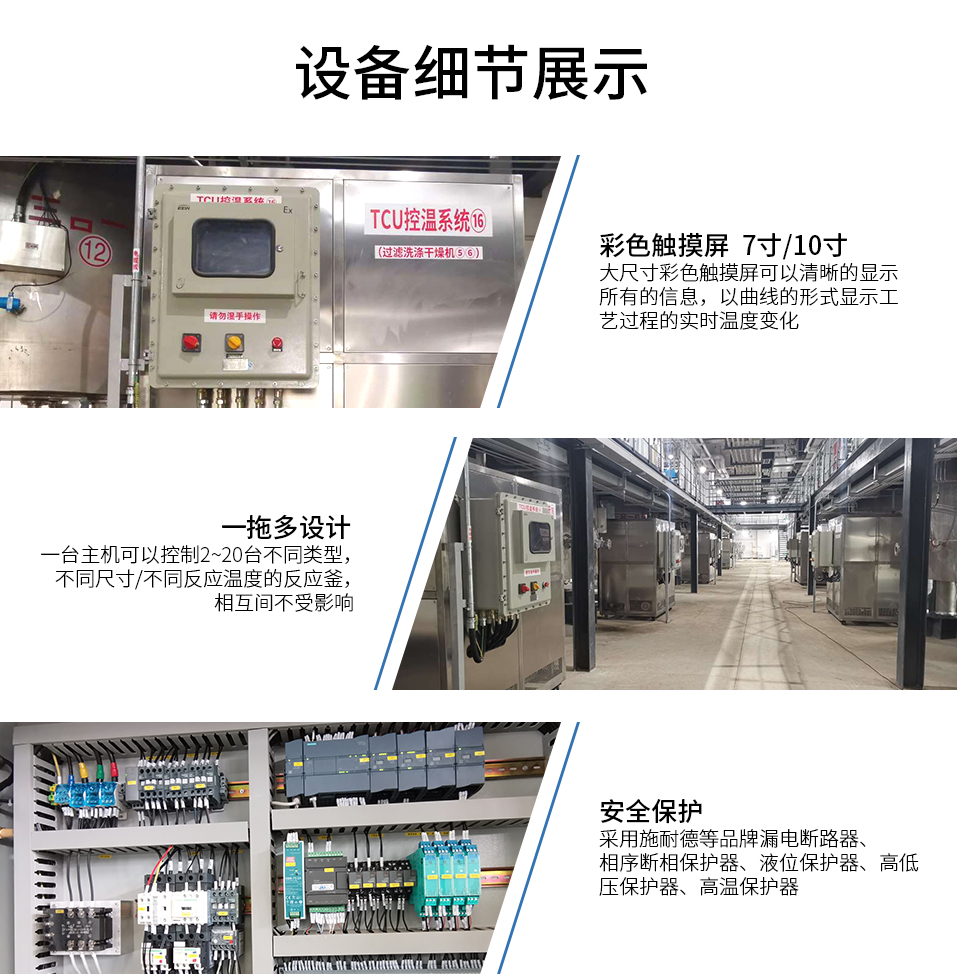

輸入、顯示	7寸彩色觸摸屏顯示與觸摸鍵輸入，溫度曲線顯示
安全保護	具有自我診斷功能，過載繼電器、熱保護裝置、低液位保護、傳感器故障保護等多種安全保障功能
執行閥件	比例調節閥控制信號 4~20mA
管路材質	SUS304
接口尺寸	DN40	DN40	DN50	DN65	DN80
外型尺寸 cm	150120185	180140240	180140240	220180265	220180265
電源AC380V?50HZ	2.3kW	3.5kW	4.5kW	8kW	10.5kW
后綴H電源AC380V?50HZ	27.3kW	38.5kW	54.5kW	73kW	90.5kW
外殼材質	冷軋板噴塑（標準顏色7035）
