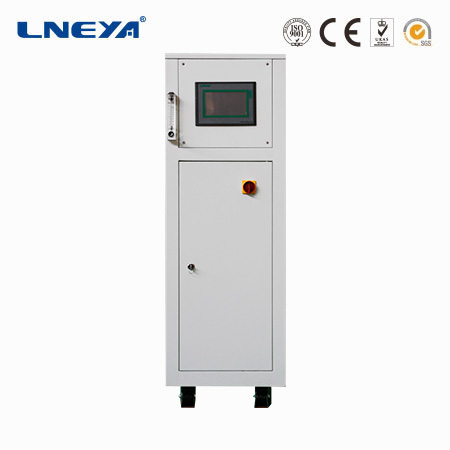

氫燃料發動機測試系統 -85℃~+200℃

本測試系統可為燃料電池發動機提供一個穩定的測試平臺，

用于對氫燃料電池發動機的功能、性能、穩定性和安全性等方面

進行測試和檢驗，尤其適用于燃料電池發動機的來料檢驗和出廠測試。

電堆由雙極板和膜電極兩大部分組成，催化劑、質子交換膜和碳布/碳紙構成了膜電極。

測試的物件連接到一個測試平臺適配器上；部件內部通過乙二醇水溶液來冷卻和加熱測試；測試部件需要經歷一個特定的溫度變化曲線，并且記錄溫度的變化。

觸摸屏數字顯示，設備設有通信接口，所有的數據都可以U盤導出；加液指示燈清晰的顯示導熱介質的位置

艾默生谷輪/丹佛斯渦旋柔性壓縮機，所有的制冷控件均為國際品牌，控溫精度高，制冷速度快

型號		TES-8525W	TES-8555W	TES-85A10W	TES-85A15W	TES-85A25W
溫度范圍		-85℃～200℃
加熱功率		2.5kW	5.5kW	10kW	15kW	25kW
制冷量	200℃	2.5kW	5.5kW	10kW	15kW	25kW
	100℃	2.5kW	5.5kW	10kW	15kW	25kW
	20℃	2.5kW	5.5kW	10kW	15kW	25kW
	0℃	2.5kW	5.5kW	10kW	15kW	25kW
	-60℃	0.85kW	1.8kW	3.4kW	6.5kW	10kW
	-80℃	0.25kW	0.45kW	1.5kW	2.5kW	4kW
導熱介質溫控精度		±0.3℃	±0.3℃	±0.3℃	±0.3℃	±0.3℃
系統壓力顯示		制冷系統壓力采用指針式壓力表實現（高壓、低壓） 循環系統壓力采用壓力傳感器檢測顯示在觸摸屏上
控制器		西門子 S7-1200PLC，模糊PID控制算法，具備串級控制算法
溫度控制		導熱介質出口溫度控制模式 外接溫度傳感器:（PT100或4～20mA或通信給定）控制模式（串級控制）
可編程		可編制5條程序，每條程序可編制40段步驟
通信協議		以太網接口TCP/IP協議
設備內部溫度反饋		設備導熱介質出口溫度、介質進口溫度、制冷系統冷凝溫度、環境溫度、壓縮機吸氣溫度、冷卻水溫度（水冷設備有）
外接入溫度反饋		PT100或4～20mA或通信給定
串級控制時		導熱油出口溫度與外接溫度傳感器的溫度差可設定可控制
溫差控制功能		設備進液口溫度與出液口溫度的溫度差值可設定可控制（保護系統安全）
密閉循環系統		整個系統為全密閉系統，高溫時不會有油霧、低溫不吸收空氣中水份，系統在運行中不會因?yàn)楦邷厥箟毫ι仙?，低溫自?dòng)補充導熱介質。
加熱		指系統最大的加熱輸出功率（根據各型號） 加熱器有三重保護，獨立溫度限制器，確保加熱系統安全 功率大于10kW采用調壓器，加熱功率輸出控制采用4～20mA線性控制
制冷能力		指在不同的溫度具備帶走熱量的能力（理想狀態下），實際工況需要考慮環境散熱，請適當放大，并且做好保溫措施。
循環泵流量、壓力 max		德國品牌磁力驅動泵
		20L/min2.5bar	50L/min2.5bar	50L/min2.5bar	110L/min2.5bar	150L/min2.5bar
壓縮機		泰康	艾默生谷輪渦旋柔性壓縮機
蒸發器		采用DANFOSS/高力板式換熱器
制冷附件		丹佛斯/艾默生配件（干燥過濾器、油分離器、高低壓保護器、視鏡）
膨脹閥		丹佛斯熱力膨脹閥+艾默生電子膨脹閥
操作面板		無錫冠亞定制7英寸彩色觸摸屏，溫度曲線顯示\EXCEL 數據導出
安全防護		具有自我診斷功能；相序斷相保護器、冷凍機過載保護；高壓壓力開關，過載繼電器、熱保護裝置等多種安全保障功能。
制冷劑		R404A/R508B
接口尺寸		G1/2	G3/4	G3/4	G1	DN32 PN10 RF
外型尺寸(水冷） cm		45*85*130	55*100*175	70*100*175	100*150*185	205*145*205
水冷型 W		帶W型號為水冷型
水冷冷凝器		板式換熱器（特別注意要求使用冷水機供水）
冷卻水量 at 20℃		1200L/H 1.5bar~4bar G1/2	1800L/H 1.5bar~4bar G3/4	4000L/H 1.5bar~4bar G3/4	6000L/H 1.5bar~4bar G1	12m3/H 1.5bar~4bar DN40
電源 380V50HZ		6.5kW max	13kW max	25kW max	37kW max	50kW max
電源		AC 380V 50HZ 三相五線制 可定制460V 60HZ、220V 60HZ 三相
外殼材質		冷軋板噴塑 （標準顏色7035）
隔離防爆		可定制隔離防爆（EXdIIBT4) 無錫冠亞防爆產品安裝許可證號：PCEC-2017-B025
正壓防爆		可定制正壓防爆(EXPXdmbIICT4) 正壓系統必須是水冷設備 無錫冠亞防爆產品安裝許可證號：PCEC-2017-B025

推薦產品

•

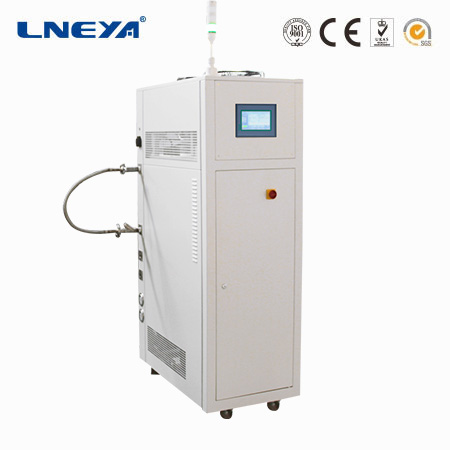

  氫燃料電堆測試系統 -45℃~+200℃
